SD643H气动法兰式伸缩蝶阀

气动法兰式伸缩蝶阀

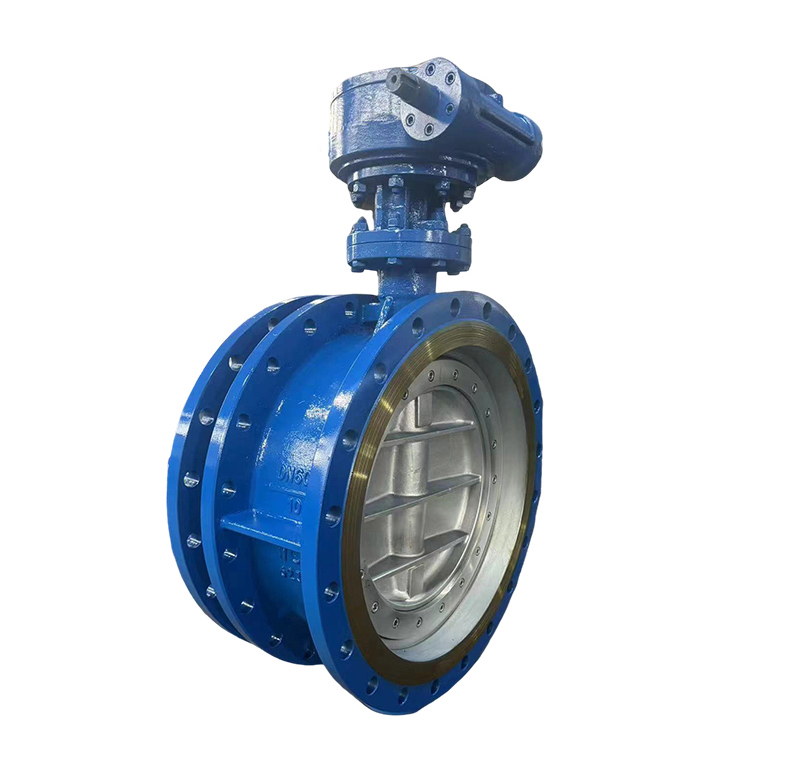

SD643H气动法兰式伸缩蝶阀

SD643H气动法兰式伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点为：设计新颖，合理，结构特点，重量轻，操作方便，启闭迅速；伸缩蝶阀除了能作调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修提供方便；密封部位可调节更换，密封性能可靠等特点。

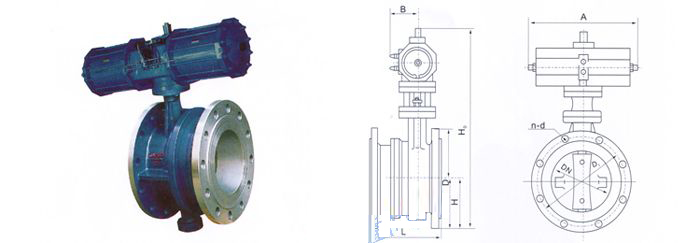

SD643（H、F、X）-（6、10、16）连接尺寸

通径（DN）	设计长度L	大长度Lmax	小长度Lmin	D1	D	n-d	H	H。	A	B	Wt/kgs
50	151	164	138	125	165	4-18	82.5	400	180	65	17
65	172	190	154	145	185	4-18	92.5	400	180	65	19
80	177	195	163	160	200	8-18	100	410	245	72	20
100	206	227	184	180	220	8-18	110	430	245	72	25
125	215	254	201	210	250	8-18	125	465	245	72	32
150	225	240	195	240	285	8-22	142.5	615	355	93	35
200	245	265	215	295	340	8-22	170	685	355	93	60
250	265	295	235	350	395	12-22	197.5	740	550	350	83
300	282	308	254	400	445	12-22	222.5	800	600	350	110
350	300	325	271	460	505	16-22	252.5	860	600	350	130
400	314	345	283	515	565	16-26	282.5	945	750	380	166
450	340	370	314	565	615	20-26	307.5	1000	750	380	210
500	346	377	316	620	670	20-26	335	1060	750	380	252
600	417	446	388	725	780	20-30	390	1170	750	380	330
700	425	445	395	840	895	24-30	447.5	1325	750	380	630
800	455	479	425	950	1015	24-33	507.5	1445	750	380	1070
900	485	515	455	1050	1115	28-33	557.5	1555	650	280	1700
1000	495	525	465	1160	1230	28-36	615	1675	650	280	1950
